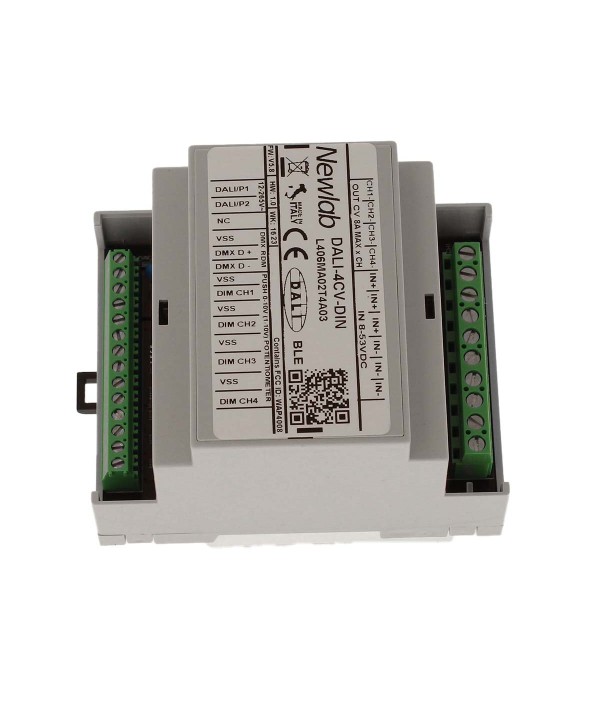

- NEWLAB DALI-4CV-DIN L406MA02T4A03 è Led Dimmer 4 canali in tensione con ingresso DALI e 4 canali con Uscita in Tensione PWM.
- Uscita in Tensione PWM 8-53V DC con corrente da 0A a 8A (384W a 48V DC) per singolo canale.
- In configurazione monocanale corrente da 0A a 32A (1536W a 48V).
- Canali di uscita parallelizzabili.
- Controllabile tramite app Android/iOS Newlab Go con differenti modalità:Monocanale, RGB, RGB + White, Bianco dinamico.
- Funzione con ingresso DMX/PUSH/DALI/POT/0-10V/BLE ,Per impostare le modalità di funzionamento occorre dotarsi di interfaccia L392MA00N0A01 (SKU:NL-SETUPPER) venduta separatamente.
- NEWLAB DALI-4CV-DIN L406MA02T4A03 è Led Dimmer 4 canali in tensione con ingresso DALI e 4 canali con Uscita in Tensione PWM.
- Uscita in Tensione PWM 8-53V DC con corrente da 0A a 8A (384W a 48V DC) per singolo canale.
- In configurazione monocanale corrente da 0A a 32A (1536W a 48V).
- Canali di uscita parallelizzabili.
- Controllabile tramite app Android/iOS Newlab Go con differenti modalità:Monocanale, RGB, RGB + White, Bianco dinamico.
- Funzione con ingresso DMX/PUSH/DALI/POT/0-10V/BLE ,Per impostare le modalità di funzionamento occorre dotarsi di interfaccia L392MA00N0A01 (SKU:NL-SETUPPER) venduta separatamente.
- CARATTERISTICHE TECNICHE
- Dimmer 4 canali con Uscita in Tensione PWM.
- Range di alimentazione: 8-53V DC.
- Potenza erogata 64W a 8V, 96W a 12V, 192W a 24V, 384W a 48V.
- Uscita in Tensione PWM 8-53V DC con corrente da 0A a 8A (384W a 48V
DC) per singolo canale.
- In configurazione monocanale corrente da 0A a 32A (1536W a 48V).
- Canali di uscita parallelizzabili.
- Funzionalità MASTER/SLAVE per sincronia digitale con altri Dimmer
Newlab o dispositivi DMX512A compatibili.
- Configurazione di fabbrica: SLAVE DMX512A 4 Canali.
- Per cambiare la modalità di funzionamento occorre l'utilizzo dell'interfaccia L392MA00N0A01 (opzionale).
- Ingressi di Controllo: DMX512 RDM x1, Pulsante isolato x1, Pulsante non isolato x4, DALI x1, Potenziometro Lineare 100K x4, 0-10V Passivo (non isolato) x4, 1-10V Passivo (non isolato) x4, Bluetooth LE x1.
- Uscite di sincronia: DMX512 x1, PWM x4.
- Nota su 0-10V(1-10V): questo circuito di controllo non è isolato, utilizzare solo un generatore di segnale isolato 0-10V (1-10V).
- Frequenza PWM: 390 Hz.
- Funzionalità Converter DALI to DMX.
- Intervento Termico: 150 Gradi C. su uC.
- Temperatura stoccaggio Min: -40 Max: 60 Gradi C..
- Temperatura di funzionamento Min: -20 Max: 50 Gradi C..
- Circuito Stampato UL.
- Classe di protezione: IP20.
- Peso: 98 gr.
- Dimensioni Standard 90x70x58 mm.
- Protezione da inversione di polarità.
- Protezione circuito aperto.
- Protezione da picchi tensione.
- Protezione da sovratemperatura.
- Protezione corto circuito.
- Se la tensione di controllo dell'ingresso PUSH è superiore alla tensione SELV è necessario l'utilizzo del coprimorsetto/stringicavo OPZIONALE per mantenere il prodotto in CLASSE II.
- Utilizzare solo in ambienti asciutti.
